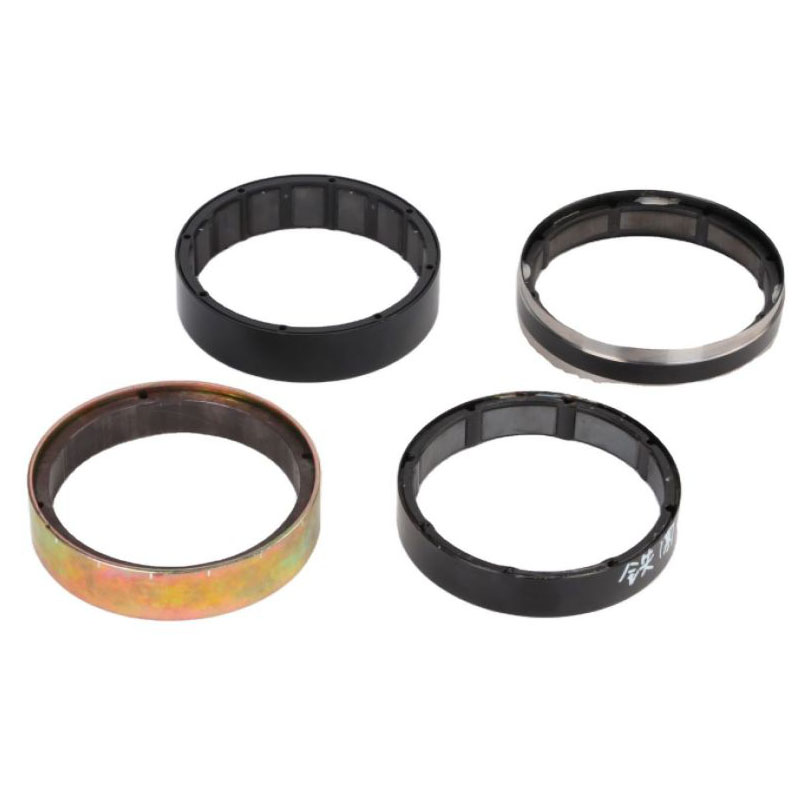

Ímãs de anel magnéticosão projetados como ímãs permanentes circulares projetados para fornecer fluxo magnético estável, precisão dimensional excepcional e simetria rotacional otimizada. Esses ímãs são amplamente utilizados em motores, sensores, codificadores, robótica, instrumentos médicos e componentes aeroespaciais onde eficiência, densidade de energia e durabilidade determinam o desempenho geral.
Os ímãs de anel magnético usam uma arquitetura toroidal que oferece distribuição magnética uniforme, permitindo que esses componentes mantenham campos magnéticos consistentes mesmo durante rotação em alta velocidade. Isso leva a um menor torque de engrenagem, movimento mais suave e maior precisão do sinal em sistemas de medição.
são projetados como ímãs permanentes circulares projetados para fornecer fluxo magnético estável, precisão dimensional excepcional e simetria rotacional otimizada. Esses ímãs são amplamente utilizados em motores, sensores, codificadores, robótica, instrumentos médicos e componentes aeroespaciais onde eficiência, densidade de energia e durabilidade determinam o desempenho geral.
| Parâmetro | Descrição |
|---|---|
| Opções de materiais | Aprimorado por meio de sinterização, colagem ou reforço de revestimento |
| Parâmetro | N35–N52 (NdFeB), série SmCo 5/17, ferrite Y30/Y35 |
| Direção de magnetização | Axial, radial, multipolar radial, multipolar segmentado |
| Temperatura de trabalho | 80°C–350°C dependendo do tipo de material |
| Proteção contra corrosão | Revestimentos de níquel, epóxi, fosfato ou passivação |
| Tolerância Dimensional | ±0,03–0,05 mm para aplicações industriais de precisão |
| Diâmetro interno/externo | Totalmente personalizável para aplicações de motores e sensores |
| Densidade de Fluxo Magnético | Adaptado aos requisitos de torque, força de retenção ou detecção |
| Resistência Mecânica | Aprimorado por meio de sinterização, colagem ou reforço de revestimento |
Esses parâmetros garantem compatibilidade com motores de alta velocidade, braços robóticos, codificadores de precisão e sistemas de controle eletrônico que exigem saída magnética altamente estável.
Em sistemas rotativos, os ímãs de anel magnético são cruciais porque oferecem:
Menor torque de engrenagem, permitindo movimentos mais suaves e ruído reduzido.
Maior densidade de fluxo, melhorando a potência sem aumentar o tamanho do motor.
Melhor resistência ao calor, evitando a desmagnetização durante operações de carga pesada.
Desempenho estável, garantindo controle preciso de velocidade e torque.
Essas características permitem que os ímãs de anel magnético superem os ímãs tradicionais de bloco ou arco em sistemas onde a simetria rotacional e a estabilidade energética são fundamentais.
Em discos codificadores, os anéis magnéticos são frequentemente magnetizados em configurações multipolares, permitindo:
Feedback de posição precisopara robótica e automação.
Detecção consistente de campo magnéticoem sensores de efeito Hall e magneto-resistivos.
Maior clareza de sinal, essencial para imagens médicas e instrumentos de laboratório.
A geometria do ímã fornece um campo de referência contínuo, reduzindo significativamente o erro de sinal causado por vibração ou interferência externa.
A otimização energética é alcançada através de:
Caminhos de fluxo eficientes
Resistência mecânica reduzida
Alta coercividade magnética
Estabilidade térmica melhorada
Isso permite que as indústrias operem motores e equipamentos com menor consumo de energia, contribuindo diretamente para as metas de sustentabilidade e para a redução de custos operacionais no longo prazo.
Desenvolvimentos de ponta estão empurrando os ímãs de anel magnético para uma nova era de desempenho:
Classes de neodímio para alta temperaturaestão expandindo o uso em veículos elétricos e sistemas aeroespaciais.
Avanços da SmCoestão aumentando a resistência à corrosão e à radiação a longo prazo.
Ímãs de ferrite ecológicosestão reduzindo a dependência de elementos de terras raras.
Anéis magnéticos ligadosestão melhorando a flexibilidade e o design complexo de padrões de pólos para motores compactos.
Espera-se que melhorias futuras forneçam maior energia magnética e reduzam o consumo de material.
À medida que a tecnologia de fabricação evolui, os ímãs em anel se beneficiam de:
Usinagem guiada por laser para melhor tolerância dimensional
Equipamento de magnetização automatizado para padrões multipolares radiais personalizados
Em sistemas rotativos, os ímãs de anel magnético são cruciais porque oferecem:
Tecnologia avançada de revestimento para proteção ambiental extrema
Essas atualizações permitem que os sistemas se tornem menores, mais rápidos, mais eficientes e mais confiáveis.
As principais indústrias que impulsionam o crescimento incluem:
Veículos elétricosexigindo motores de alta velocidade compactos e eficientes
Robótica e automaçãoexigindo anéis magnéticos codificadores precisos
Equipamento médicocontando com estabilidade de sinal consistente
Sistemas de energia renovávelempregando ímãs permanentes otimizados para turbinas
Eletrônicos de consumointegrando motores de precisão em miniatura
Como a sustentabilidade e a eficiência energética continuam a ser prioridades globais, os ímanes de anel magnético estão posicionados como uma tecnologia central que apoia máquinas e dispositivos da próxima geração.
Q1: Como escolher o material correto para um ímã de anel magnético?
A1: A seleção do material depende da resistência à temperatura necessária, resistência magnética, tolerância à corrosão e condições ambientais. O NdFeB fornece a energia magnética mais forte para motores e sensores, mas precisa de revestimento protetor em ambientes úmidos. SmCo é ideal para temperaturas extremas e condições corrosivas ou de vácuo. A ferrita é adequada para projetos e aparelhos sensíveis ao custo que não exigem alta força magnética.
Q2: Como determinar o padrão de magnetização para minha aplicação?
A2: A magnetização axial é usada para funções de retenção e atração, enquanto padrões radiais ou multipolares são usados para motores, codificadores e sensores rotacionais. A magnetização radial multipolar garante campos rotacionais suaves e formação precisa de sinal. Os engenheiros normalmente definem o número de pólos com base na velocidade, torque e requisitos de controle do motor.
Em sistemas rotativos, os ímãs de anel magnético são cruciais porque oferecem:
Testes dimensionais através de sistemas de metrologia automatizados
Verificação de densidade de fluxo
Avaliação de adesão de revestimento
Simulação de estabilidade em alta temperatura
Avaliação de estresse mecânico
Estas etapas são essenciais para garantir que os ímãs mantenham um desempenho estável durante ciclos de operação prolongados.
Tecnologia Magnética Suldesenvolve ímãs de anel magnético de nível industrial projetados com sinterização avançada, usinagem de precisão e processos automatizados de magnetização. As capacidades da empresa incluem magnetização radial multipolar personalizada, desenvolvimento de materiais para altas temperaturas e dimensões personalizadas para motores, robótica, sensores e equipamentos de automação. Com forte foco na confiabilidade, durabilidade e estabilidade magnética, a marca apoia indústrias globais que buscam soluções magnéticas de alto nível para tecnologias atuais e de próxima geração.
Para consultas de projetos, especificações personalizadas ou consultoria técnica,Contate-nospara explorar seleções de ímãs de anel magnético de alto desempenho desenvolvidos para ambientes industriais exigentes.
